Разъединители наружной установки пантографного типа серии РПГ и РПВ, производства ЗАО "ЗЭТО" Печать

Разъединитель пантографного типа  серии РПВ

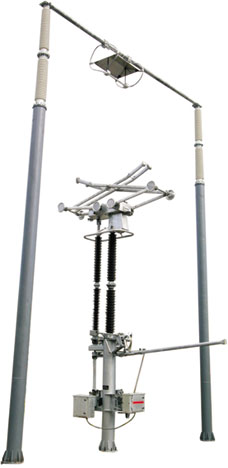

Фото 1 - Разъединитель пантографного типа  серии РПВ.

Назначение:

1. Включение и отключение обесточенных участков электрической цепи, находящихся под напряжением.
2. Заземление отключенных участков при помощи заземлителей.
3. Отключение токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.

Преимущества:

Разъединители полупантографного типа РПГ по сравнению с выпускаемыми разъединителями горизонтальноповоротного типа имеют следующие преимущества:

1. Уменьшены габариты разъединителей по ширине на уровне частей, находящихся под напряжением, что позволяет уменьшить расстояния между полюсами и площади, занимаемые ими на подстанциях, на 20%.
2. Разъемные контакты контактного ножа и заземлителей ламельного типа. Ламели выполнены из бронзового сплава и за счет своей упругости создают контактное нажатие, не требующее регулировки в эксплуатации в течение всего срока службы.
3. Неподвижный контакт поворотного типа, создающий малое распирающее усилие, действующее на изоляторы, при включении.
4. В шарнире складывающегося контактного ножа расположены скользящие контакты, контактные поверхности которых покрыты серебром.
5. Гибкие связи заземлителей выполнены из плетеного медного провода, покрытого оловом.
6. Заземлители при включении входят в контакты снизу вверх и надежно зафиксированы от сил отброса при токах короткого замыкания.
7. Полная защита разъемных контактов контактного ножа и заземлителей от обледенения.
8. Поворотный изолятор, который передает движение на контактный нож, работает только на кручение.
9. При регулировке разъединителя поворот опорных изоляторов производится вместе с опорными стойками.
10. Экранная арматура и противогололедные кожухи выполнены из алюминиевых сплавов, что исключает обслуживание (покраску) в эксплуатации в течение всего срока службы.
11. Все остальные части разъединителей имеют стойкие антикоррозийные покрытия горячим цинком.
12. Контактная система изготовлена из меди и алюминиевых сплавов с покрытием контактных поверхностей оловом и серебром. Контактные поверхности разъемного контакта имеют напайки из пластинчатого серебра.
13. Все основные узлы трения выполнены на основе закрытых шарикоподшипников с заложенной в них долговременной смазкой и не требуют дополнительной смазки в течение всего срока службы.

Конструкция:

Разъединители выполнены в виде отдельных полюсов, представляющих собой аппараты с контактными ножами пантографного типа.
Полюс разъединителей состоит из токоведущей системы, образованной подвижным контактным ножом и неподвижным контактом, механизма контактного ножа, опорного и поворотного изоляторов, опорной стойки и заземлителя.
Главный нож токоведущей системы состоит из двух контактных ножей ножничного типа: наружного и внутреннего, а также рычагов, передающих движение контактным ножам от привода.
В пазы контактных ножей вмонтированы медные контакты, имеющие накладки из пластинчатого серебра. Верхние торцы ножей закрыты крышками.
Токовый переход с контактных ножей на корпус механизма осуществляется гибкими связями, а на рычаги - роликовыми контактами. Механизм защищен от атмосферных осадков крышкой.
Неподвижный контакт главного ножа образован парой медных контактов, имеющих в местах контактирования серебряные накладки. Контакт навешивается на жесткую ошиновку (алюминиевая труба) с помощью входящих в него колодок и проводов.
Контакт защищен от гололеда кожухом.
Все основные узлы трения механизмов выполнены на основе закрытых шарикоподшипников, не требующих смазки в течение всего срока службы разъединителя.
Управление главным ножом и заземлителями осуществляется электродвигательными приводами типа ПД - 11УХЛ1 с дистанционным управлением.

Условные обозначения:

РПВ(Г).Х₁-Х₂.II/3150 УХЛ1

Р - разъединитель;
П - пантографного типа;
В - с вертикальным разрывом;
Г - с горизонтальным разрывом;
Х₁ - количество заземлителей (1 или 2);
Х₂ - номинальное напряжение 330, 500, 750 кВ;
|| - степень загрязнения изоляции ||* по ГОСТ 9920-89 ( в исполнении | индекс отсутствует);
3150 - номинальный ток, А;
УХЛ - климатическое исполнение по ГОСТ 15150-69;
1 - категория размещения (наружная установка);

Номенклатура:

РПГ-330/3150 УХЛ1
РПГ-330.II/3150 УХЛ1
РПГ-500/3150 УХЛ1
РГП-500.II/3150 УХЛ1
РПГ-750/3150 УХЛ1
РПГ-750.II/3150 УХЛ1
РПВ-330/3150 УХЛ1
РПВ-330.II/3150 УХЛ1
РПВ-500/3150 УХЛ1
РПВ-500.II/3150 УХЛ1
